Eine Bogenbank in Winterthur

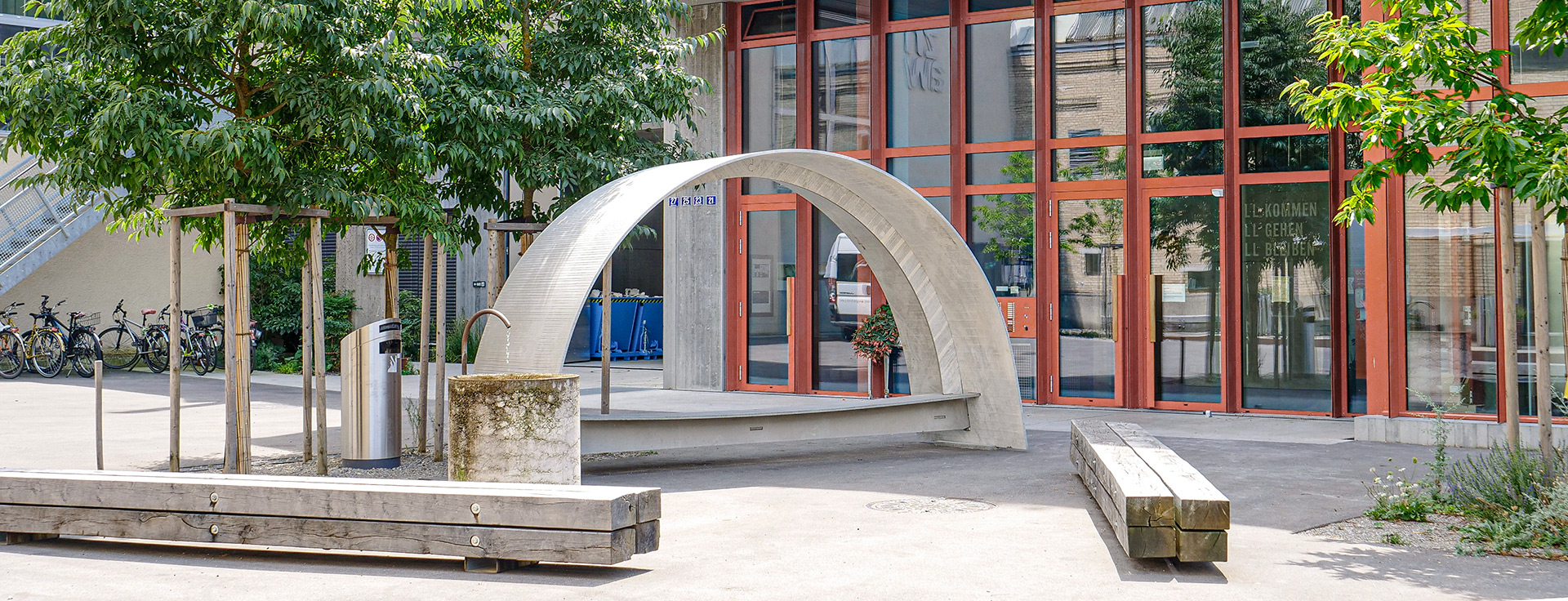

Im Sommer wurde die Bogenbank auf dem Lagerplatz in Winterthur aufgestellt. Dies ist ein Projekt der ZHAW.
Die Bogenbank dient der Veranschaulichung, welche enorme Leistungsfähigkeit in den eigens entwickelten CPC-Carbonbetonplatten (carbon prestressed concrete) steckt. Aus einer ebenen, 24 mm dünnen Platte wurden die einzelnen Elemente mittels Wasserstahl- und CNC-Anlage ausgeschnitten und anschliessend mittels ein-facher verspannter Steckverbindungen zu einer räumlichen Struktur zusammengefügt.
Keinerlei Einschränkungen
Die CPC-Betonplatten wurden an der ZHAW in der Fachgruppe Faserverbundkonstruktionen FVK in Zusammenarbeit mit der Silidur AG entwickelt. Sie sind sehr dünn, anstatt mit Stahl mit Carbon bewehrt und stark vorgespannt. Bei der Bogenbank ist es dem FVK-Team der ZHAW gelungen, die ebenen, 24 mm starken Betonplatten CPC 24-2-2 maximal zu biegen. Durch einen langsamen Biegeprozess der Platten entstehen an der Oberfläche geplante sehr feine Risse. Aufgrund dieser Haarrisse wird die Platte weicher, und der Biegeradius kann schrittweise verkleinert werden. Dank der nicht rostenden Carbonbewehrung führt dies im Gegensatz zu stahlbewehrten Bauteilen zu keinerlei Einschränkungen bezüglich Tragfähigkeit und Dauerhaftigkeit.
Der vollständige Artikel der Schweizer Baustoff-Industrie kann hier heruntergeladen werden:
